מערכת סינון לאבק ועשן מדגם JCD

מערכת סינון אבק תעשייתית מסדרת JCD, מיועדת לסינון אוויר מתהליכי ייצור הפולטים אבק ועשן. המערכת מותאמת לעבודה רציפה בעומסי אבק גבוהים במיוחד ובמגוון רחב של תעשיות.

מערכת סינון אבק תעשייתית מסדרת JCD, מיועדת לסינון אוויר מתהליכי ייצור הפולטים אבק ועשן. המערכת מותאמת לעבודה רציפה בעומסי אבק גבוהים במיוחד ובמגוון רחב של תעשיות.

מערכות סינון לעשן ואבק מסדרת JCD, מערכות אשר מתוכננות לעומס אבק בינוני עד גבוה. מערך מסנני קרטריג' ביעילות סינון של 99.95%. מערכת נישוף מחזורית יעילה במיוחד עבור ניקוי מסננים אוטומטי באמצעות אוויר דחוס בשיטת PULSE JET. פריקת חומר אל שקי איסוף דרך מגוף מסתובב.

שמירה על סביבת עבודה נקייה – המערכת נותנת מענה לשמירה על מרחב נשימה נקי ממזהמים, בהתאם לדרישות המוסד לבטיחות ולגיהות, ולצמצום פליטת חלקיקים ומזהמים לאוויר בהתאם לדרישות המשרד להגנת הסביבה.

לקבלת הצעת מחיר להורדת המפרט

מערכת סינון לאבק ועשן מדגם JCD

מערכת סינון אבק ועשן מדגם JCD
מערכת סינון עשן ואב׳ מדגם JCD
מערכת סינון עשן ואב׳ מדגם JCD
מערכת סינון לאבק ועשן מדגם JCD

יתרונות

המערכות מגיעות מוכנות לעבודה וכוללות לוח פיקוד ובקרה, ז"א שכל הנדרש הוא רק קו חשמל וקו אוויר דחוס להפעלה של המערכת.

המערכות קומפקטיות מאד ביחס לשטח הסינון וספיקת האוויר ונדרש שטח פיזי קטן מאד להצבתן.

כושר הסינון גבוה מאד כך שלא נדרשת תשתית כגון תעלות פליטה או ארובה.

האוויר המסונן חוזר חזרה אל חלל המבנה ,יתרון גדול במקומות בהם החלל ממוזג וזאת מפני שאין איבוד של אוויר ממוזג.

מערכות איכותיות, אמינות ופשוטות לאחזקה שוטפת, ובמחיר אטרקטיבי במיוחד.

מגוון רחב של שימושים

תהליכי עיבוד מזון –שפיכה שקילה

תהליכי חיתוך ברזל

אבק עץ

אבק פלסטיק

עשן ריתוך

צביעה אלקטרוסטטית

מבנה כללי

מערכת סינון אבק תעשייתית מסדרת JCD, מיועדת לסינון אוויר מתהליכי ייצור הפולטים אבק ועשן. המערכת מותאמת לעבודה רציפה בעומסי אבק גבוהים במיוחד ובמגוון רחב של תעשיות.

קדם מסנן

המערכת ניתנת לשילוב עם קדם מסנן מסוג ציקלון או קדם מסנן אינרציאלי / תא הסטה, להפחתת עומס האבק לפני כניסתו למסנני הקרטרידג' הסופיים.

סוג מסנן

המסנן של חברת טורי יפן באורך של 660-1200 מ"מ בהתאם לפרויקט, המסנן עומד בכל התקנים הנדרשים ותואם תקני איכות הסביבה בישראל.

סינון סופי

מערך מסנני הקרטרידג' מבוסס על מדיית סינון איכותית, עם ממברנת PTFE, ומיועד לסינון חלקיקים עד רמת יעילות גבוהה במיוחד של 99.95%.

מערכת ניקוי מסננים

מערכת נישוף מחזורית אוטומטית מנקה את המסננים באמצעות פעימות אוויר דחוס, מעבר ונטורי ודיזות פיזור ספירליות, לשמירה על מפל לחץ נמוך ועוצמת שאיבה יציבה לאורך זמן.

איסוף חומר

פריקת האבק מתבצעת באמצעות שסתום פריקה כפול או מנעול אוויר סיבובי, תוך שמירה על אטימות מערכת היניקה ופינוי נקי לשקי איסוף, מיכל אגירה או מערכת שינוע המשכית.

בקרה

המערכת כוללת לוח פיקוד מתקדם מבוסס Siemens S7-1200 + SMART LINE TOUCH SCREEN + VFD, עם שליטה מלאה על הנישוף, ויסות עוצמת השאיבה, ניטור מפל לחץ, התראות, קודי תקלה ומונה שעות עבודה. מערך הבקרה החדש מוטמע כיום במערכות AMS ומאפשר הפעלה חכמה, מדויקת ואינטואיטיבית.

שאלות נפוצות

עבור אילו תעשיות ותהליכים מיועדת מערכת JCD?

המערכת משמשת לסינון אוויר הנפלט בתהליכי ייצור הפולטים אבק ועשן, ומתאימה במיוחד לעומסי אבק גבוהים מאוד. היא מיועדת למגוון רחב של תעשיות ובהן: פרמצבטיקה (תרופות), מזון, מתכת, מינרלים, עץ ותעשיות ביטחוניות.

מהי יעילות הסינון של המערכת?

המערכת מציעה כושר סינון גבוה מאוד המגיע ל-% 99 עבור חלקיקים קטנים בגודל של עד 0.3 מיקרון.

מהו תפקידו של קדם-מסנן הציקלון במערכת?

קדם-מסנן הציקלון מיועד לביצוע הפרדה ראשונית של כ-90% מהחלקיקים הגסים (בטווח של 50-30 מיקרון) לפני שהאוויר מגיע למסנן הסופי. בכך הוא מפחית משמעותית את עומס האבק על המסננים ומאריך את חייהם.

מה ההבדל בין קדם-מסנן ציקלון לקדם-מסנן אינרציאלי (תא הסטה)?

הציקלון מפריד חלקיקים גסים באמצעות כוח צנטריפוגלי, בעוד שתא השיכוך האינרציאלי (Baffle Chamber) מאט ושובר את זרימת האוויר באמצעות מחיצות פנימיות. שניהם משמשים להפחתת עומס החלקיקים הכבדים לפני מערכת הסינון הסופית.

באילו סוגי מסננים משתמשת המערכת ומה היתרון שלהם?

המערכת מצוידת במסנני מחסנית (Cartridge) העשויים מבד פוליאסטר כבוש ומחוזק עם ממברנת PTFE , המיוצרים על ידי חברת 'TORAY' יפן. בניגוד למסננים מסורתיים, מסננים אלו מבצעים את הסינון על פני השטח החיצוניים שלהם , מה שמונע חדירת אבק לעומק המסנן, מאריך את חייו ומקטין את צריכת האוויר הדחוס לניקוי.

כיצד מתבצע ניקוי המסננים במערכת JCD?

הניקוי מתבצע באופן אוטומטי ורציף ללא צורך בעצירת המערכת, באמצעות מערכת נישוף מחזורית (Pulse-Jet) המזרימה פעימות קצרות ועוצמתיות של אוויר דחוס. הראש הייחודי של המערכת כולל מעבר ונטורי ודיזות פיזור ספירליות המנקות את המסנן ב-360 מעלות וחוסכות בצריכת האוויר.

כמה זמן לוקח להחליף מסנן ואיזה כלים נדרשים לכך?

הודות למנגנון שחרור מהיר ייחודי (Snap-Lock Filter Clamp), ניתן להחליף מסנן תוך 20–30 שניות בלבד, ללא צורך בכלים מיוחדים וללא פירוק מורכב של המערכת. פתרון זה מצמצם את זמן החשיפה של העובד לאבק מזיק.

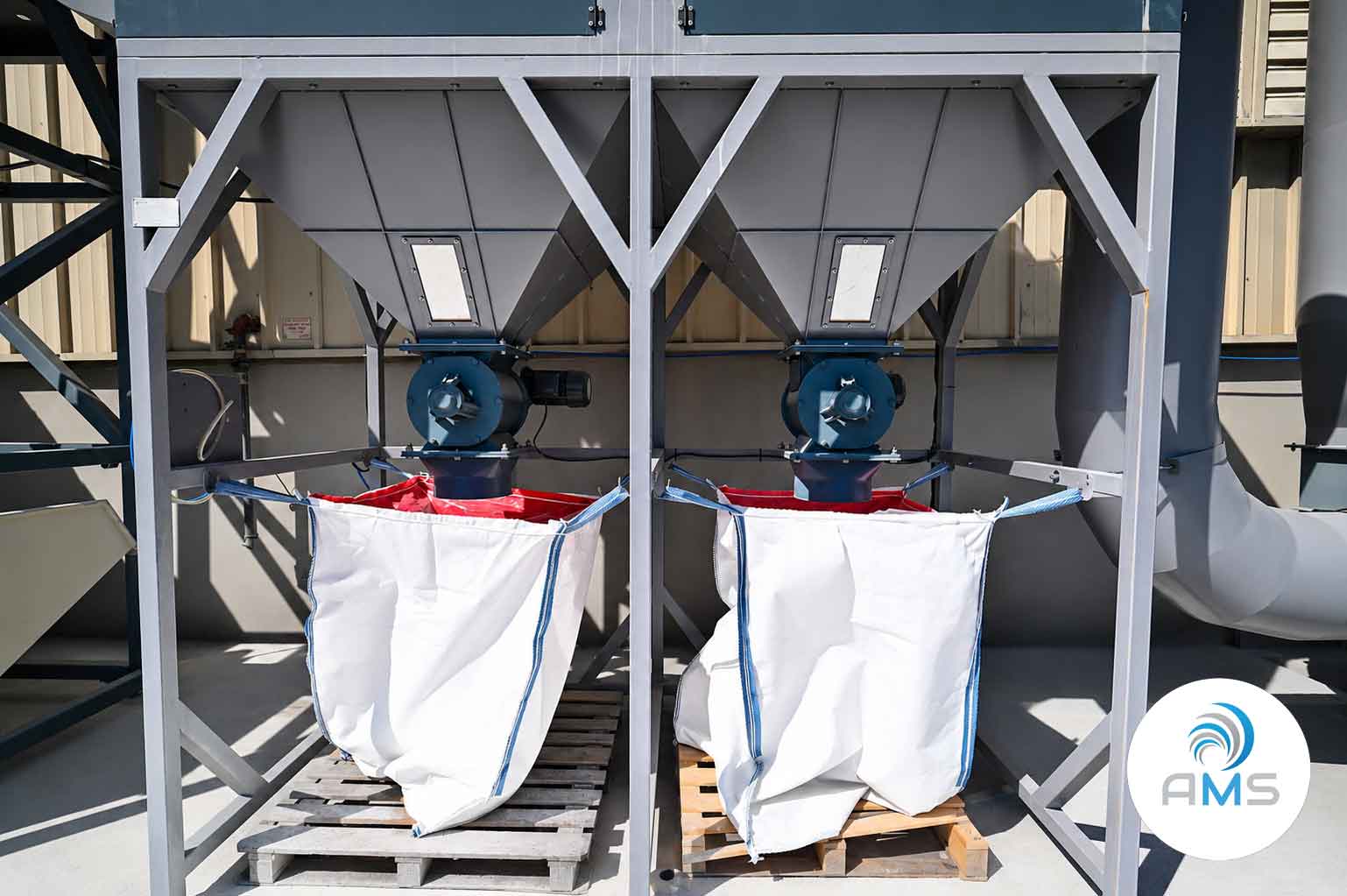

כיצד מתבצע ריקון ופינוי האבק שנאסף?

האבק המנותק מהמסננים נופל כלפי מטה ומפונה דרך מנעול אוויר סיבובי או שסתום פריקה כפול ישירות אל שקי איסוף מוגדרים. המערך שומר על אטימות מלאה ומונע חשיפה של העובד לאבק המזיק בעת הפינוי (הניתן לביצוע גם באמצעות מלגזה).

איזה לוח פיקוד מגיע עם המערכת ומהן יכולותיו?

המערכת מצוידת בלוח בקרה מתקדם מבית SIEMENS (מבוסס PLC S7-1200, מסך מגע SMART LINE ומשנה תדר VFD). הלוח מאפשר ויסות של עוצמת השאיבה, ניטור רציף של מצב המסננים באמצעות מד לחץ הפרשי דיגיטלי, שליטה על זמני הנישוף, והצגת התראות ונתוני עבודה שוטפים.
