מטרת הפרויקט:
המערכת נועדה לטיפול באבק הנוצר בעת חיתוך ועיבוד לוחות גבס במהלך תהליך הייצור.
הפתרון:

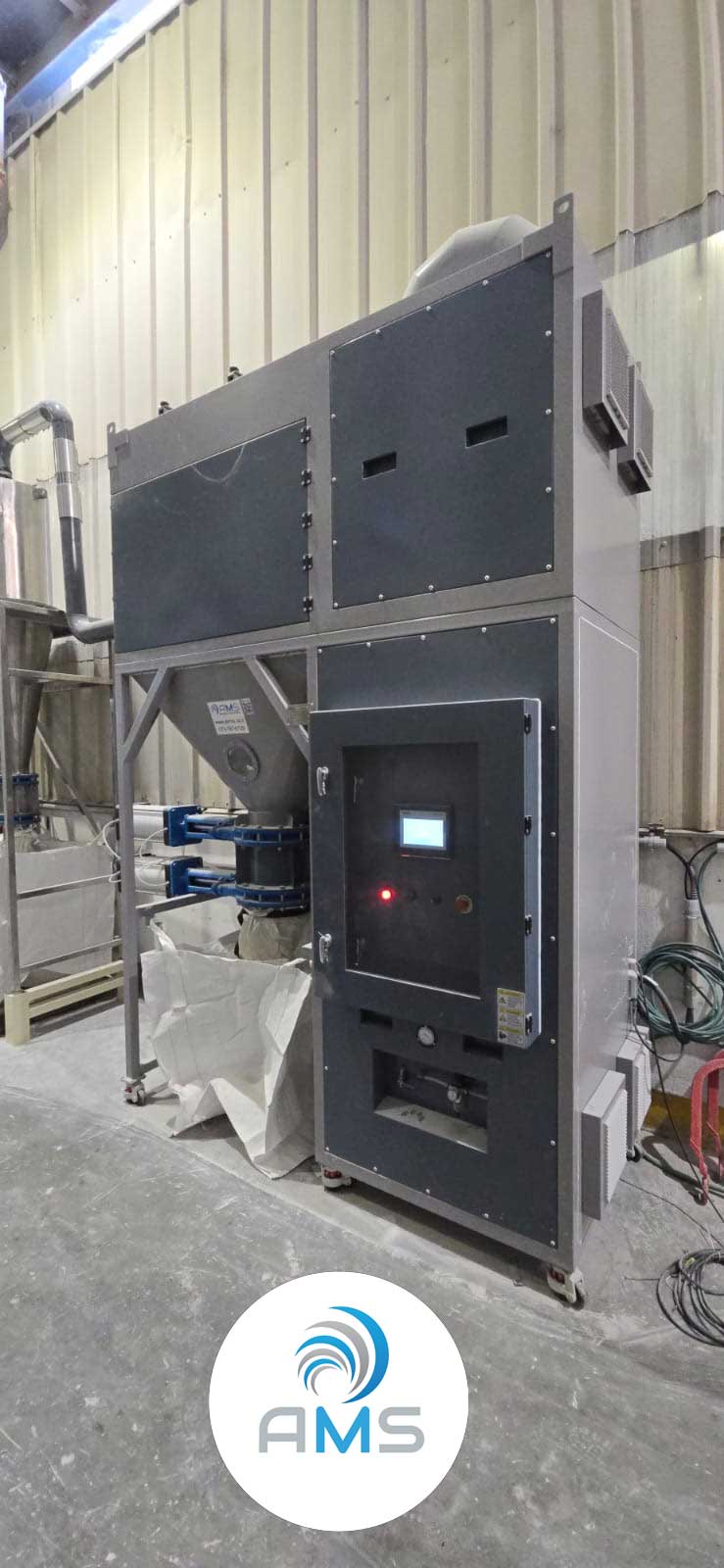

מדובר במערכת שאיבה תעשייתית בוואקום גבוה, שתוכננה לעבודה רציפה בעומסי אבק גבוהים במיוחד ובתנאי סביבה תובעניים.
תיאור טכני כללי

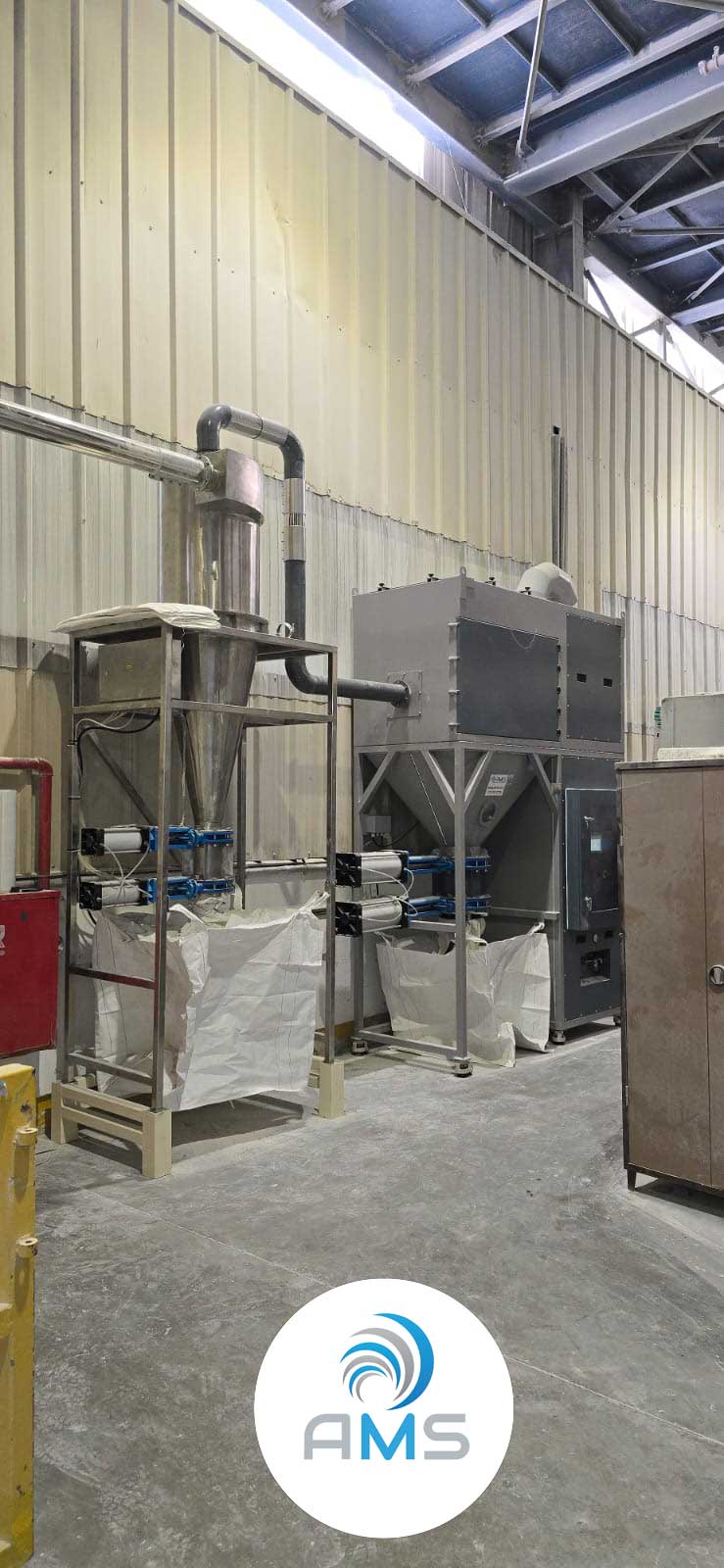

- מערכת שאיבה מרכזית בוואקום גבוה, לניקיון רצפת ייצור, קווי עיבוד ומכונות.

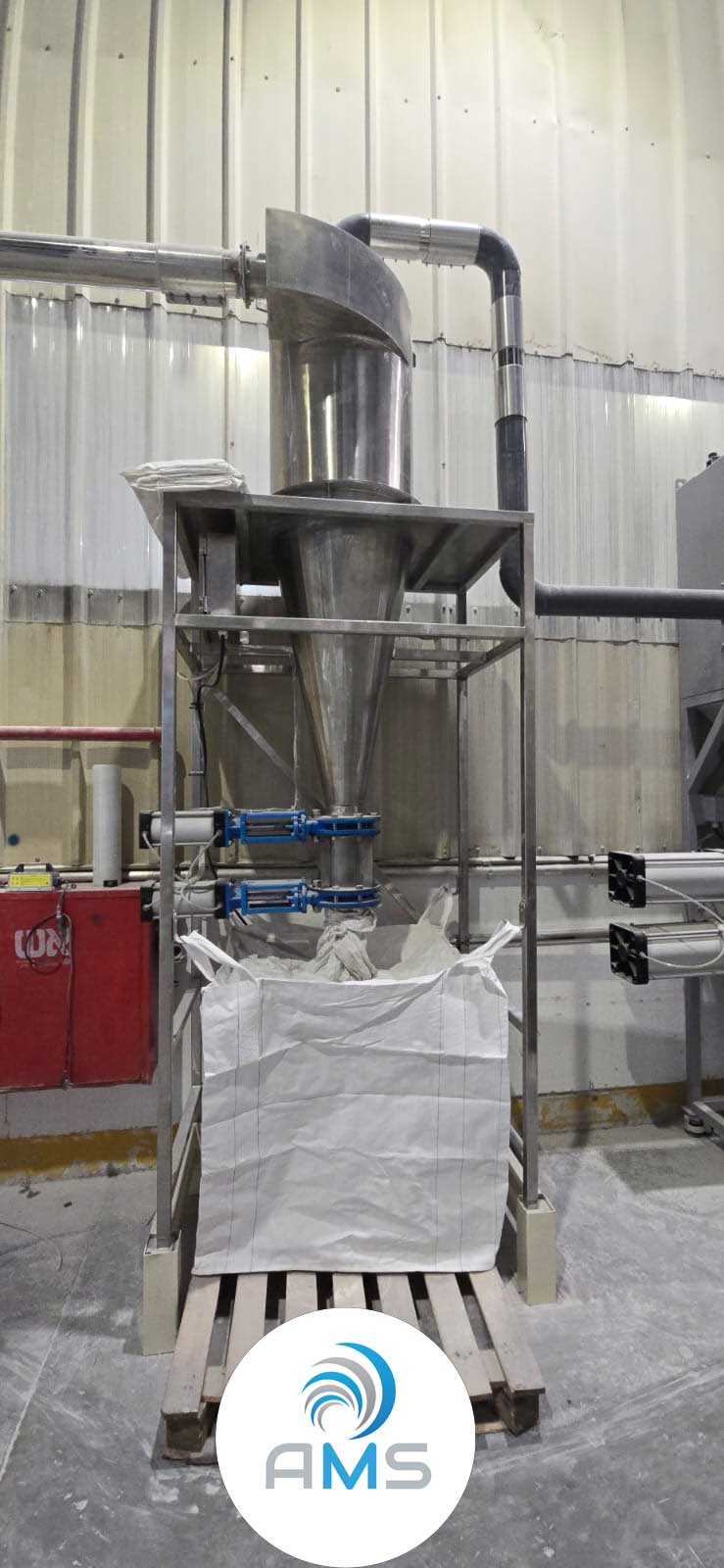

- קדם מסנן מסוג ציקלון, להפחתת עומס האבק ממערך המסננים הסופי ולהגנה על מערכת הסינון הראשית.
- מערך מסננים בשטח סינון גדול במיוחד, המספק מהירות סינון נמוכה לשיפור יעילות הניקוי של מדיית הסינון, הארכת חיי האלמנטים, וחיסכון ניכר באוויר דחוס, חשמל ועלויות תחזוקה.
- מערכת נישוף מחזורית, שקטה ויעילה, לתפעול ואחזקה פשוטים, המבטיחה ניקוי עקבי של האלמנטים ושמירה על עוצמת שאיבה גבוהה ומפל לחץ נמוך לאורך זמן.

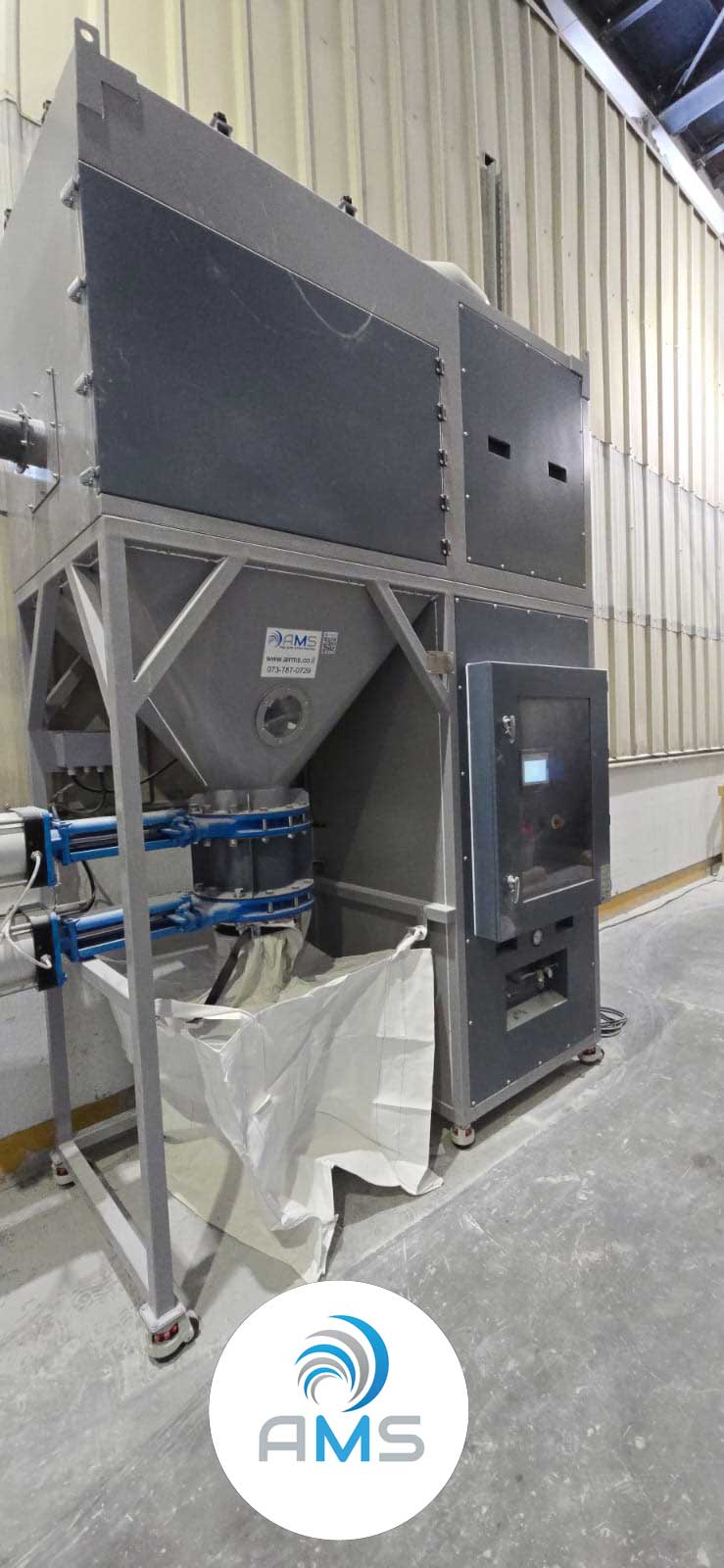

- מערכת פריקה כפולה הכוללת שני שסתומי גליוטינה פניאומטיים, המאפשרת פריקת האבק לשקי איסוף תוך שמירה על רציפות הוואקום במערכת:
- בכל רגע נתון אחד השסתומים סגור, כדי למנוע ירידת לחץ במהלך פתיחת השסתום השני.
- פתרון זה מאפשר פריקה רציפה ובטוחה של כמויות גדולות של אבק גבס.
- צנרת ההולכה חלקה, בעלת מעבירים אווירודינמיים ורציפות הארקה, להבטחת זרימת אוויר מיטבית וללא מערבולות.
- מגוון אביזרי ניקוי תעשייתיים סופקו להתאמה מלאה לניקוי רצפת הייצור, המכונות והאזורים הנלווים.
- המערכת מופעלת אוטומטית בעת חיבור צנרת קצה לקו היניקה, ללא צורך בהפעלה ידנית.
מערכת פיקוד ובקרה מתקדמת – Siemens Smart Line
בקר מוכן לעידן התעשייה 4.0
בקר ה-Smart Line של Siemens הוא יחידת בקרה חכמה, המאפשרת ניהול מלא של מערכות סינון, אוורור ושאיבה תעשייתיות – תוך חיבור דיגיטלי מלא לסביבת Industry 4.0.
המערכת משלבת חיישני זרימה, חיישני לחץ ו־חיישני טמפרטורה, ומציגה נתונים בזמן אמת על גבי מסך מגע אינטואיטיבי.
באמצעותה ניתן לבצע ניתוח ביצועים, הפקת דוחות, ניטור התראות, והפעלה חכמה לפי עומסים ותנאי עבודה משתנים.
הבקר מחובר למערכת הבקרה הכללית של המפעל, ומאפשר תקשורת מלאה בין המערכות השונות – שאיבה, סינון, ייצור ותחזוקה – כחלק מהאוטומציה הכוללת של סביבת הייצור.
